検査装置(ファンクションテスター)、計測機器 カスタム製品の設計製作

業務内容

~御社のトップ
パートナーを目指して~

お客様のニーズに合わせた仕様でカスタム製品の設計・製作を行います。

各種プリント基板の開発をはじめ、PCと連動したシステムの構築を得意とします。

検査装置(ファンクションテスター)や各種機器の設計製作を中心として、
車載電装部品、パワー半導体、各種エネルギー関連など、
パワーエレクトロニクス分野における計測、制御技術に注力しています。

検査装置
(ファンクションテスター)

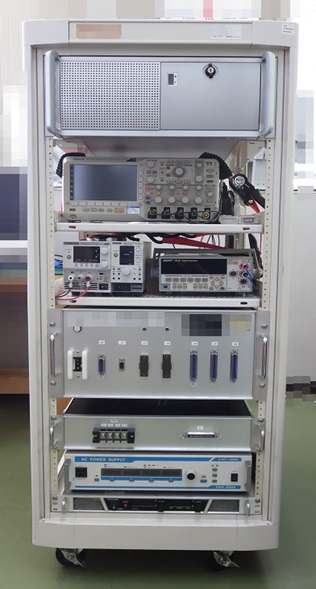

インバーター制御基板検査装置

検査装置
コンタクト治具
PC側 検査ソフト

装置概要

市販の電源、計測機器をベースとして検査対象(ワーク)の試験環境を構築して検査を行います。
専用部のインターフェース回路を経由してワークへソース供給と負荷の設定を行い特性を検査します。
検査プログラムはパソコン上で実行/制御を行い、測定結果をデータベースへ保存し管理を行います。

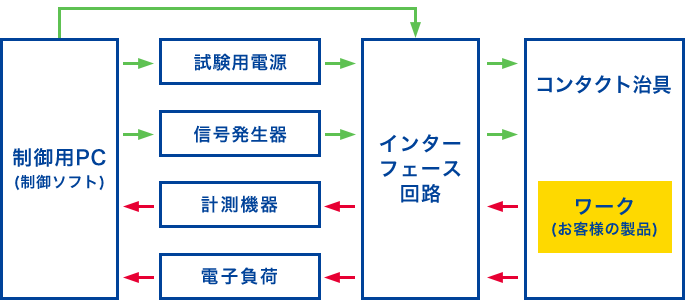

構成ブロック図

構成ブロック図

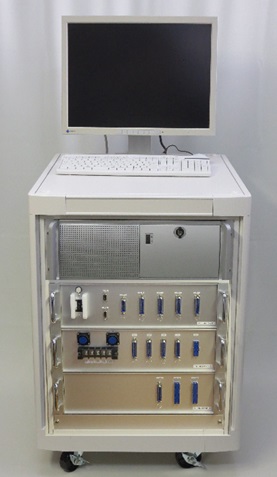

車載ECU検査装置

検査装置

装置概要

検査対象(ワーク)の仕様に合わせた専用回路を用いて試験環境を構築して検査を行います。
CPU、FPGAを用いて主制御部を構築し、検査に必要になる電源または信号源の制御を行います。
パソコンと連動することで測定データの管理や外部機器の拡張性が広がります。

構成ブロック図

構成ブロック図

パワーモジュール検査装置

パワーモジュール検査装置コンタクト部
コンタクト部
パワーモジュール検査装置

装置概要

パワーモジュールの静特性検査を行います。検査対象(ワーク)の形状に合わせたコンタクト方式、プレス治具を使用します。本装置ではASSY形状に合わせてワーク上の端子をコンタクトピン(板バネ)で挟み込む形状を採用し、ケルビン測定方式に対応しました。(写真はエアープレス方式コンタクト治具)

パソコンを使用しないスタンドアロン動作を行う装置で、SDカードに保存された検査条件をもとに内部のCPU、FPGAが装置の制御を行います。

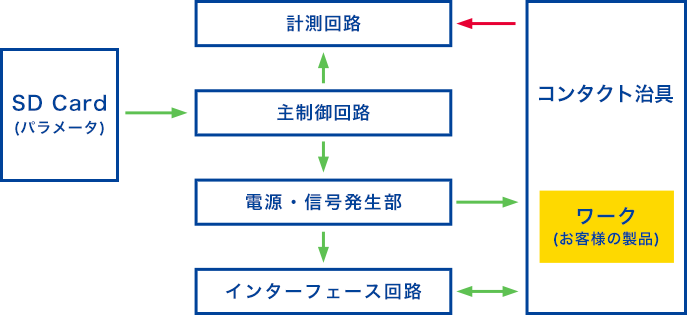

構成ブロック図

構成ブロック図

計測機器、制御機器

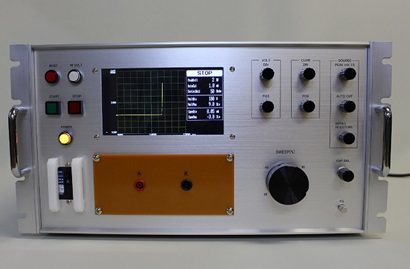

カーブトレーサー

カーブトレーサー

特徴

  • ダイオード、トランジスタ、サイリスタなどの半導体素子の特性を測定する為の装置です
  • 電圧源、電流源を装置に内蔵しており、1台でバイアスと計測を同時に行います
  • 電子デバイスの製造品質、信頼性試験に使用される計測機器です
  • カーブトレーサーのメーカー各社の販売/サポート終了による機能アップ、置換えなど等

仕様

電圧測定範囲
AC0~10,000V (10KV)
印加電圧
半波整流波
昇圧方式
手動スライダック式
出力インピーダンス
5KΩ / 50KΩ / 500KΩ 切替式
バイアス精度
±5% (トランス昇圧方式の為、1次入力電圧に依存)
測定精度
±1%
オートカット
0.1mA、1mA、10mA 電流検出により遮断
入力電源
AC100V 50/60Hz

耐圧検査装置

耐圧検査装置

特徴

  • マルチチャネル(30ch)に対応した耐圧検査装置です
  • 各チャネルに対して個別に絶縁耐圧検査を行います
  • 電子デバイス、または絶縁性能の要求される製品の信頼性試験に
  • 量産工程における絶縁試験の効率化に最適です

仕様

直流試験用電源
DC6,000V 10mA
交流試験用電源
AC5,000V 100mA
電流測定分解能
0.1uA
昇圧/降圧時間
1.0sec単位で設定可能
測定精度
±1%
プログラム
装置フロントパネル部 設定による
外部インターフェース
RS232C、USB (測定ログ出力用)

耐圧検査装置

耐圧検査装置

特徴

  • マルチチャネル測定に対応した電子デバイスの特性を測定する為の装置です
  • P1~P8 最大 8ch に対して任意の電圧、電流バイアスによる特性検査が可能です
  • SDカードのデータ、またはSELECT スイッチによる設定に合わせて検査を行います
  • 外部機器(PCなど)との接続/連動に対応した動作にも対応します

仕様

電圧設定範囲
DC0~2,000V (分解能 1.0V)
電流設定範囲
0~10mA (分解能 1.0uA)
電圧測定分解能
1.0V
電流測定分解能
0.1uA
バイアス精度
±0.5% (電圧、電流)
測定精度
±1% (電圧、電流)
プログラム
SDカード方式 (最大 64品種 各128パターン 登録可能)
外部インターフェース
RS232C、USB

技術情報

技術情報参考画像 技術情報参考画像 技術情報参考画像 技術情報参考画像

プリント基板

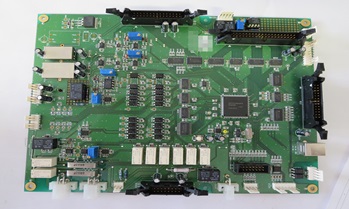

各種基板の設計と製作を行います。部品調達からPCB設計、製作デバッグまで一貫した対応を行います。CPU、FPGA搭載基板やアナログ計測回路、高耐圧、大電流用の基板など各種実績があります。

電装ボックス

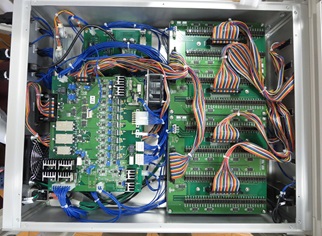

各種電装ボックスの設計と製作を行います。内蔵するプリント基板や回路構成に応じた専用設計を行い、筐体のデザインやレイアウトを設計してボックス製作を行います。

検査治具(コンタクト治具)

製品の形状、検査用途に応じて様々な仕様の検査治具を製作します。コンタクト部の設計はお客様の要望に合わせて、手動式(ハンドプレス式)や自動式(エアープレス式)の選択をして治具の設計・製作を行います。

主な業務実績

  • 車載電装品 検査装置
  • インバータ 検査装置
  • パワーモジュール 検査装置
  • 絶縁耐圧検査装置
  • 高圧カーブトレーサ
  • 半導体静特性
  • エージング装置
  • シミュレータ
  • フラッシュ、EEPROMライター
  • 各種プリント基板
  • 各種検査治具

主な所有機器

  • オシロスコープ 350MHz 4ch(Tektronix/MDO4034)1台
  • オシロスコープ 350MHz 4ch(Tektronix/MDO3034)2台
  • オシロスコープ 100MHz 4ch(Tektronix/DPO2014)3台
  • ロジックアナライザ 350MHz 16ch(Tektronix/MDO4034)1台
  • 通信解析、プロトコルアナライザ(Tektronix/MDOx BND)3台
  • 電流プローブ 500A RMS(Tektronix/TCP404XL)1台
  • 電流プローブ 150A RMS(Tektronix/TCP303)2台
  • 電流プローブ 50A RMS(Tektronix/TCP305A)2台
  • 低圧差動プローブ 400MHz(Tektronix/P6246) 1台
  • 高圧差動プローブ 100MHz 1000V(Tektronix/P5205A) 2台
  • 高圧差動プローブ 200MHz 1500V(Tektronix/TMDP0200) 2台
  • デジタルマルチメータ 6+1/2桁(Agilent/34410A)2台
  • デジタルマルチメータ 6+1/2桁(Agilent/34461A)2台
  • 直流電圧・電流発生器 (ADCMT/6243) 1台
  • 直流電源 各種
  • 交流電源 各種
  • 電子負荷 各種
  • ファンクションジェネレータ/信号発生器 各種

納品までの流れ

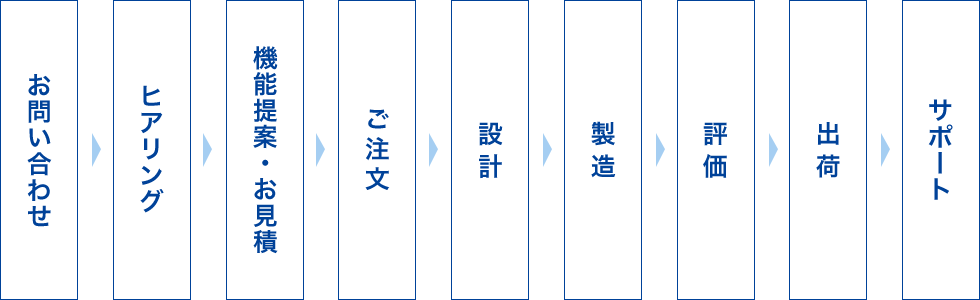

納品の流れ

品質、サポート

当社で開発製造させて頂いた検査装置、計測機器は万全の品質で出荷しております。万が一の故障や不安定性についても即座に対応しております。

設計・評価について

検査データ

設計方針

ハード設計における回路の機能や性能の確認、またソフト設計段階での処理速度、制御シーケンスの評価など、机上確認では品質を確保できない要素が多数あります。弊社ではこの問題を解決すべく、動作検証は計測機器によるモニター作業と並行した設計を推進しています。これにより、設計者のイメージと実際の挙動、制御タイミングのレベル合わせを行うだけでなく、1つのシステムが動作する上で必要になる処理スピードや安定性の確保、品質面など多くのメリットを生み出します。
お客様と効率の良いコンセンサスを取り受託開発・設計を円滑に進める為、弊社では計測機器や試作・実験環境として使用する機器を多数保有しています。過去の実績の中には、検査方法の模索や検査手法による効能の評価など、導入前の段階からお手伝いさせていただいた事例もあります。

検査データ

評価基準

ハード設計における回路動作や接続に異常がないか、またソフト設計(プログラム)が正常動作するか実際に製造完了後の装置を使い実動作の確認を行います。
また要求仕様に基づき、正しく機能するか、装置が検査対象に対して悪影響を及ぼさないかの検証、連続動作に対する安定性の確認データを取得し出荷時の記録として残します。

納品について

装置の納入、設置は大型の場合は運送業者へ委託しますが納入時にはお客様との立会検証を行います。
合わせてドキュメント、各種図面もお渡し致します。

保守メンテナンスについて

装置の運用における故障や不安定性に対して修理、対応は即座に行っております。作業は基本的お客様先になります。
仕様変更依頼時は、既存の装置に対して追加、改造を行います。変更による影響範囲は再評価を行いますのでご安心下さい。
